监控安防综合布线知识和注意点

来源:网络 | 作者: | 日期:2021-11-16 13:02:00 | 阅读: 3599

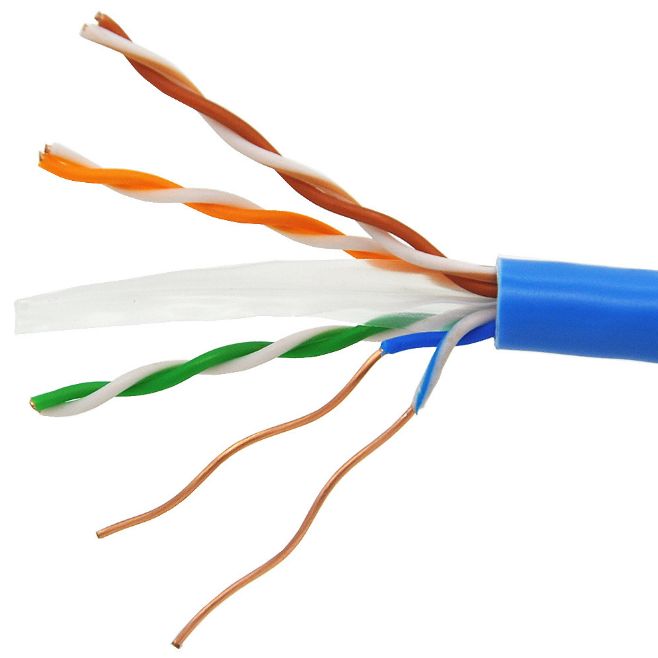

 今天说说监控布线的一些小知识。首先需要了解监控用到的线材,普通监控摄像头用到:视频线和电源线。网络监控摄像头用网线,直接POE供电。对于距离远的不管模拟还是网络监控摄像机,都需要光纤。我们监控工程多采用单模光纤。随着人们生活水平的进一步提高,在不久的将来,估计没有使用家庭综合布线的房屋就会象没有通水、通电、通气一样不可思议了,家庭布线会变得和水、电、气一样必不可少。
      综合布线系统是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统,它可划分成七个子系统,工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、进线间子系统。那么,这七个子系统在布线时,有哪些注意事项?



      1、工作区子系统
       一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
       2、配线子系统
       配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
       3、干线(垂直)子系统
       干线子系统应由设备间至电信间的干线电缆和光练,安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
        4、设备间子系统
       设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计,设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在一起。
       5、建筑群子系统
       建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
       6、管理子系统
       管理子系统设置在每层配线设备的房间内。管理子系统应由交接间的配线设备,输入/输出设备等组成,管理子系统也可应用于设备间子系统。
       7、进线间子系统
       进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。
       另外提几个注意点:
       1、监控布线—点要提前选择适合的线材,要既能保证电压稳定也不影响摄像机正常工作。
       2、布线路线要注意周边环境,避开强磁场的干扰,有干扰要布置屏蔽线。
       3、监控布线—定要把强电和弱电分开布线,各自管路走线,防止强电干扰。
       4、视频线中间不能有端节点。电源线中间也尽量不要出现接续点,万一有必须设置过线盒。
       5、监控布线两端必须做好标记,方便调试工作已经日后的维护检修。
       了解这些基本知识和注意事项,做完监控工程的施工就不会出现一系列调试的麻烦了。
